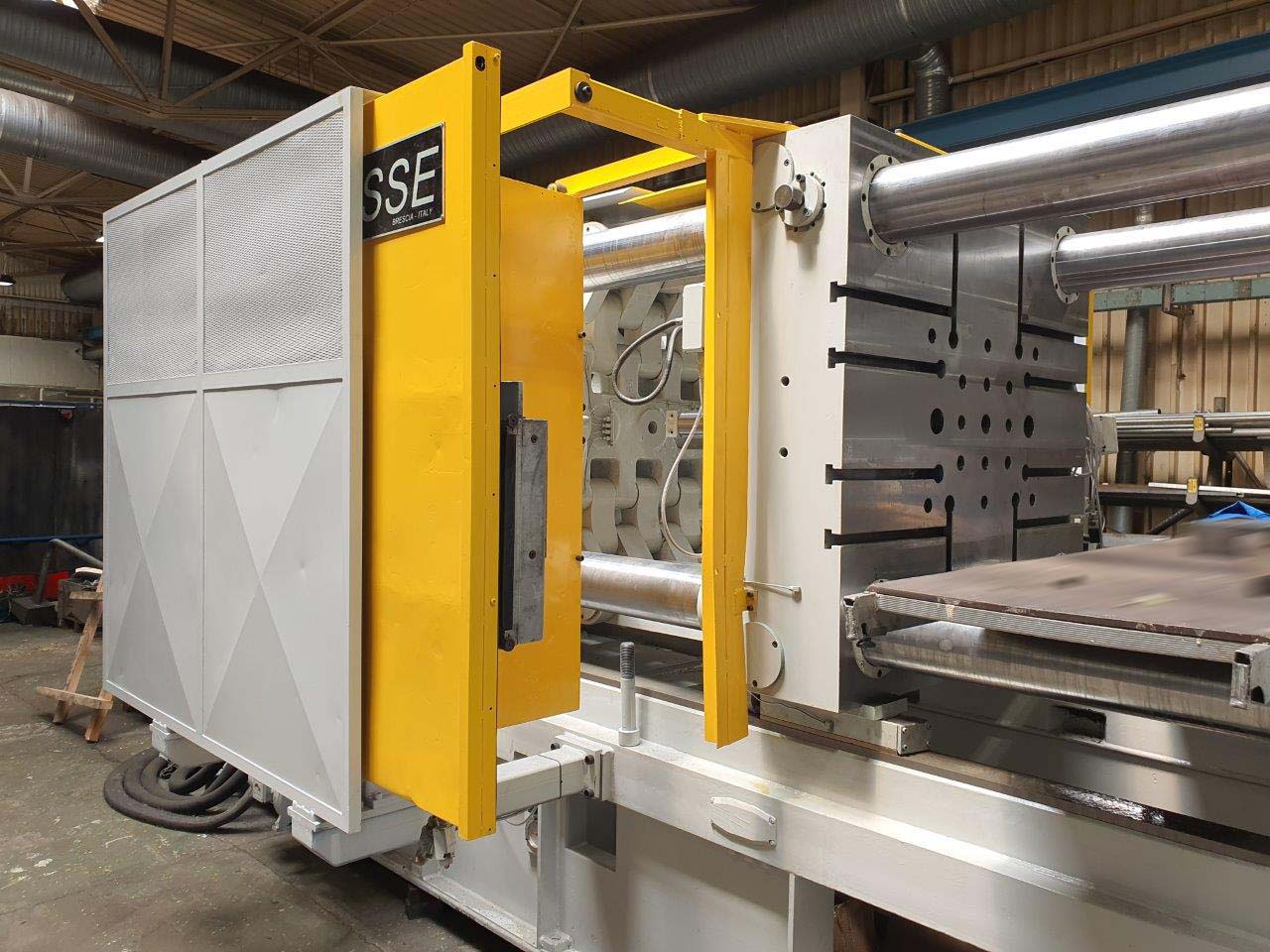

Revisión parcial de Máquina de fundición a presión de cámara fría Italpresse IP 750 SC

Año: 2002, incl. cargador de metales Italpresse VS-2 ALL., para fundición a presión de aluminio

Alcance del servicio:

1 Trabajos preparatorios generales

1.100 Limpiar, desmontar e inspeccionar visualmente la máquina. ✓
1.110 Comprobar y medir las piezas mecánicas ✓

Unidad de sujeción

2.100 Columnas guía
2.150 4 columnas guía nuevas ✓
2.160 4 tuercas de columna nuevas (delanteras) ✓
2.200 Plato de sujeción fijo
2.210 Fresar en plano el plato de sujeción fijo ✓
2. 230 Comprobar o volver a mecanizar el orificio de montaje de la columna guía ✓
2.300 Plato de sujeción móvil
2.310 Fresar la placa de sujeción móvil de forma plana ✓
2.320 Repasar las ranuras en T, si es necesario ✓
2.330 Comprobar o renovar los casquillos guía ✓
2. 340 Comprobar los orificios del sistema de palanca, sustituir los casquillos de guía defectuosos ✓
2.350 Comprobar la superficie de montaje de las zapatas deslizantes y repasar las placas de guía ✓
2.400 Sistema de palanca
2.410 Comprobar el sistema de palanca ✓
2.420 Volver a fabricar e instalar los pasadores de guía y los casquillos de guía defectuosos ✓
2. 430 Comprobar los orificios de la cruceta, sustituir los casquillos de guía y los pasadores de guía defectuosos ✓
2.450 Comprobar o rehacer el orificio de montaje del cilindro de bloqueo ✓
2.451 Comprobar la lubricación central, sustituir los tubos y los distribuidores de lubricación defectuosos. ✓
2.460 Comprobar la lubricación central motorizada y comprobar su funcionamiento ✓
2.500 Cruceta
2.510 Comprobar los orificios de los casquillos guía, repasar si es necesario ✓
2.520 Sustituir y montar los pernos y casquillos guía defectuosos. ✓
2.530 Comprobar las tuercas de la columna para el ajuste de la altura del molde central, renovar si es necesario ✓
2.540 Comprobar el cilindro de cierre incl. el pistón, si es necesario revisar y volver a sellar ✓
2.550 Comprobar la superficie de montaje de las zapatas de deslizamiento, renovar las placas guía. ✓

3 Expulsor hidráulico

3.100 Sustituir los pernos de guía y los casquillos de guía defectuosos ✓
3.130 Nueva junta del expulsor hidráulico ✓

4 Bancada de la máquina

4.100 Limpiar el depósito hidráulico ✓
4.110 Comprobar o repasar las superficies de montaje de los carriles de guía ✓

5 Cilindros/sellos

5.100 Desmontar los cilindros de sujeción, de expulsión y de introducción a presión, así como el multiplicador, y comprobar las dimensiones. ✓
5.120 Sustituir las juntas y las cintas de guía ✓
5.130 Sellar los cilindros de cierre, expulsión e impresión, así como el multiplicador. ✓

6 Sistema de inyección

6.100 Desmontar y comprobar la unidad de inyección ✓
6.110 Rectificar y cromar duramente el multiplicador y el vástago del pistón. ✓
6.131 Aceptar nuevo acumulador de pistón y recipiente de presión con certificado de prueba ✓

7 Sistema hidráulico

7.100 Comprobar el desgaste de la bomba hidráulica con el accionamiento de la bomba ✓
7.130 Comprobar las conexiones de las tuberías hidráulicas en busca de fugas y grietas, sustituir si es necesario ✓

9 Cableado de la máquina

9.100 Comprobar el cable de conexión máquina - armario de control, sustituir si es necesario ✓

10 Control de la máquina

10.100 Comprobar el control de la máquina existente con monitor, reparar si es necesario. ✓
10.110 Comprobar el control de la máquina existente, instalar un nuevo monitor GEFRAN con software

11 Interfaces

11.100 Comprobar las interfaces para la unidad de dosificación de metal / horno de dosificación ✓
11.300 Comprobar las interfaces para la máquina de pulverización ✓
11.500 Comprobar las interfaces para los robots ✓
12 Puertas de seguridad y cubiertas de seguridad
12.100 Comprobar o reparar la puerta de seguridad motorizada en el lado del operador ✓
12.110 Comprobar la cubierta de la pieza de cierre en la parte delantera y trasera de la máquina, reparar si es necesario. ✓

13 Pintura

13.100 Preparar los componentes de la máquina para la pintura
13.110 Pintar la máquina, color: gris RAL 7035 ✓
13.120 Pintar las puertas de protección y la cubierta de protección, color: amarillo RAL 1004 ✓

15 Marcha en seco e inspección final

15.100 Marcha de prueba con comprobación de funcionamiento ✓
15.110 Aceptación final por parte del cliente ✓

17 Preparación para el envío

17.100 Conservar los componentes desnudos con inhibidor de óxido ✓
