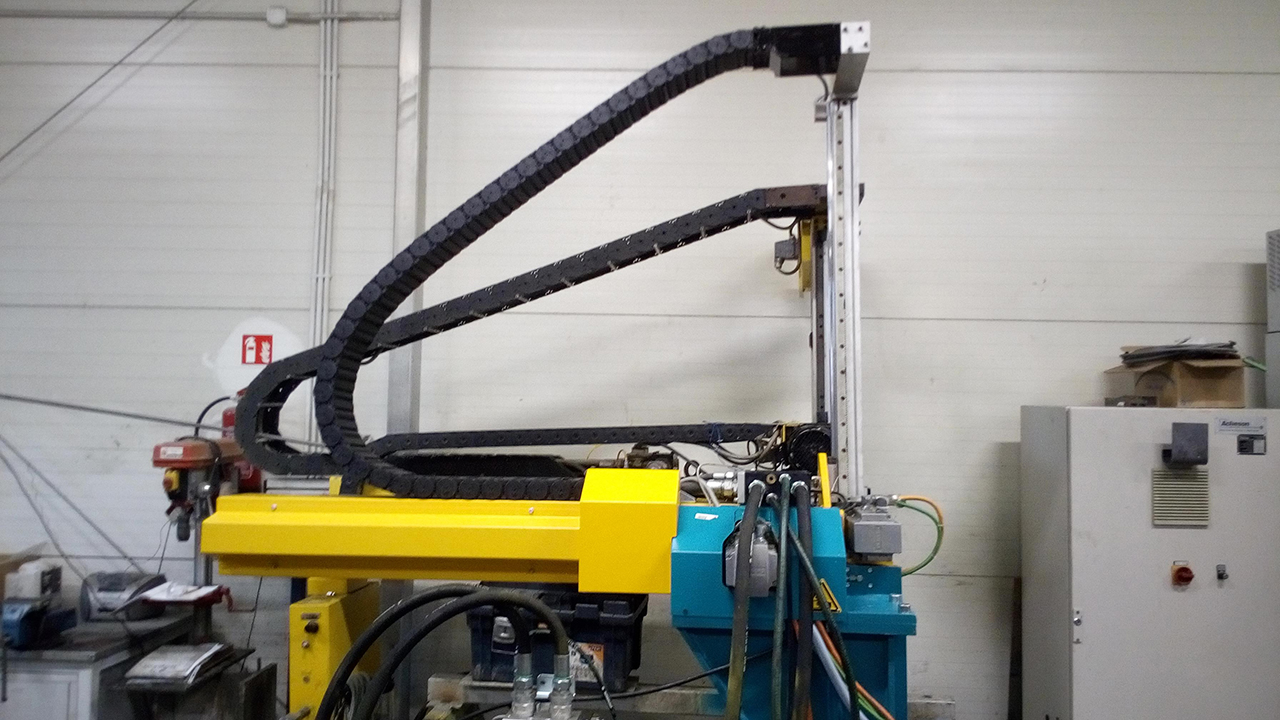

Máquina pulverizadora de matrices Wollin PSM 2 F sometida a pruebas de funcionamiento
La máquina pulverizadora de matrices Wollin PSM 2 F, fabricada en 2007, se limpió y se inspeccionaron sus funciones mecánicas, hidráulicas, neumáticas, eléctricas y del sistema de control. Tras sustituir los componentes necesarios y reensamblar la máquina, se llevó a cabo una comprobación funcional final en un ciclo en seco.
¿Qué máquina de pulverización de matrices de Wollin se sometió a la prueba de funcionamiento?
La máquina inspeccionada fue una máquina de pulverización de troqueles Wollin PSM 2 F fabricada en 2007, equipada con un panel de control SC1 y dos ejes.
La máquina tiene una carrera vertical de 1.300 mm y una carrera horizontal de 1.000 mm, y está diseñada para máquinas de fundición a presión en el rango de 400 a 750 t.
Datos clave de la máquina Wollin PSM 2 F
La PSM 2 F está diseñada como una máquina de pulverización de moldes de dos ejes para su integración en máquinas de fundición a presión de cámara fría.

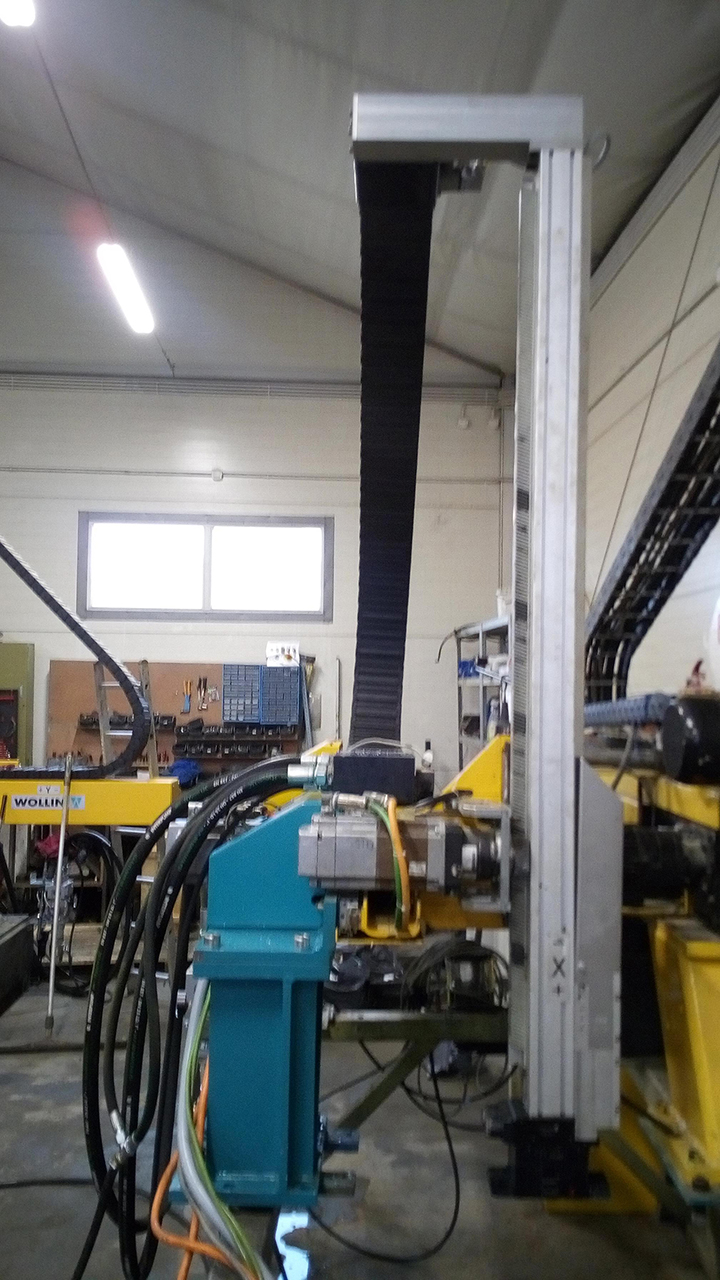

Recorrido vertical de 1.300 mm
Según la documentación de la máquina, la carrera de trabajo vertical es de 1.300 mm.
- Carrera vertical de 1.300 mm
- Movimiento automatizado
- Sistema de 2 ejes
- Para aplicaciones de pulverización de matrices

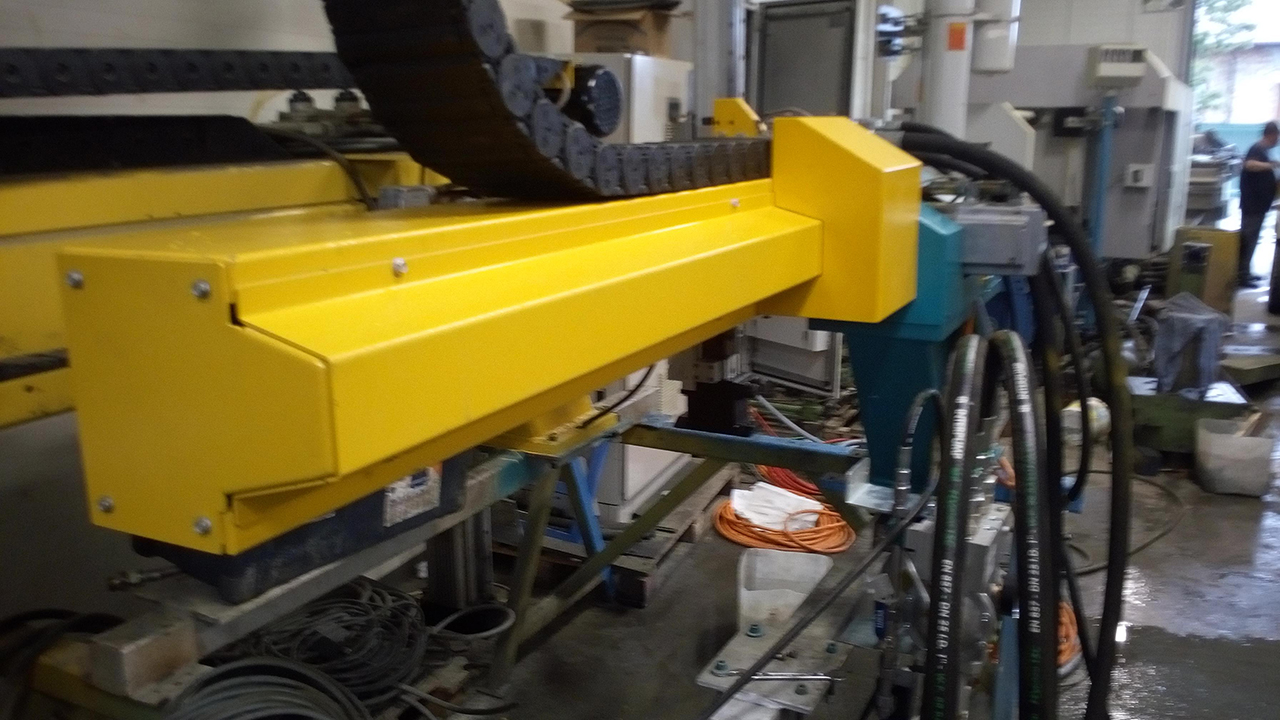

Recorrido horizontal de 1.000 mm
La carrera de trabajo horizontal de la máquina es de 1.000 mm.
- Recorrido horizontal de 1.000 mm
- Movimiento de posicionamiento definido
- Integración en el ciclo de fundición
- Acercamiento automatizado al molde
Para máquinas de fundición a presión de 400 a 750 t
La Wollin PSM 2 F está diseñada para máquinas de fundición a presión con un rango de fuerza de cierre de entre 400 y 750 t.
- Gama DCM de 400 a 750 t
- Para fundición a presión de cámara fría
- Integración en células de fundición
- Tecnología automatizada de pulverización de moldes
¿Qué zonas de la máquina de pulverización de moldes se inspeccionaron?
El alcance de la inspección documentado abarcó no solo el sistema mecánico, sino también el sistema hidráulico, el neumático, la instalación eléctrica, la electrónica y el sistema de control.
Las piezas necesarias se sustituyeron tras la inspección y posteriormente se volvieron a montar en la máquina.
Correderas, cojinetes y piezas mecánicas
Se comprobó el correcto funcionamiento de las correderas, los cojinetes y otros componentes mecánicos.

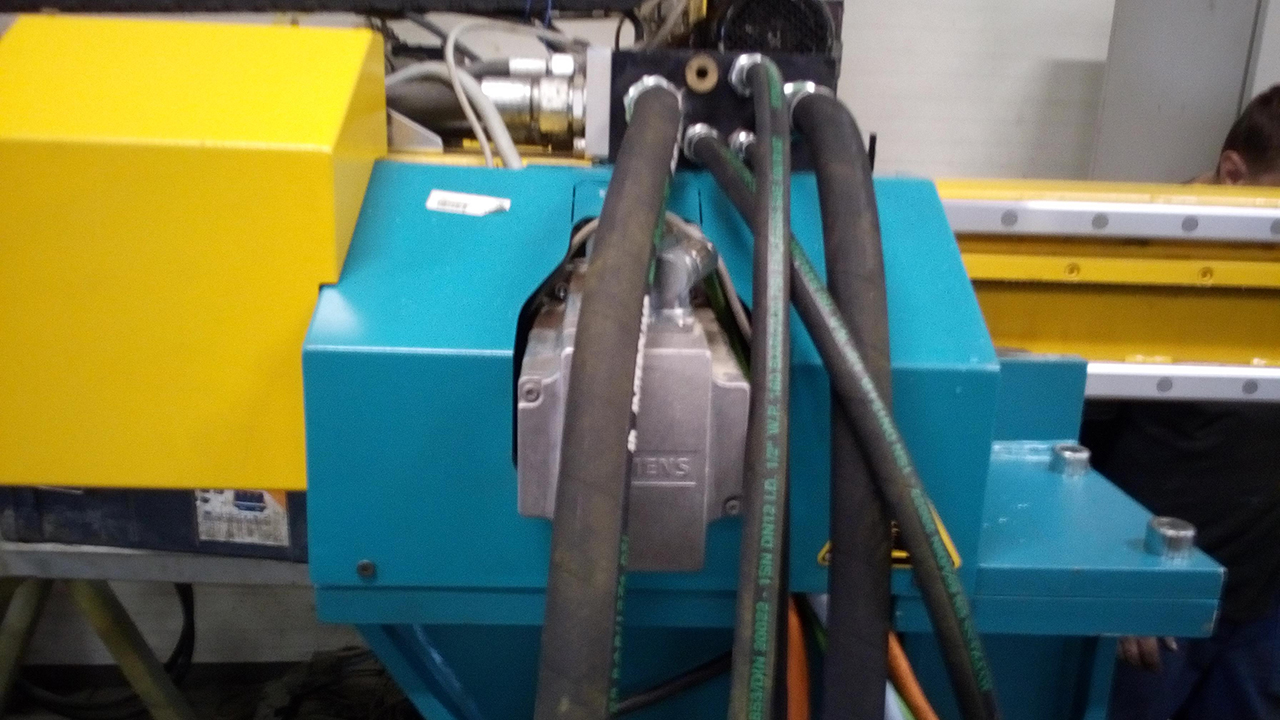

Sistemas hidráulicos y neumáticos
Los sistemas hidráulicos y neumáticos se sometieron a una comprobación de funcionamiento.
Instalación eléctrica y electrónica
La instalación eléctrica y los componentes electrónicos se sometieron a una inspección funcional.
Desde la limpieza hasta las pruebas de funcionamiento en un ciclo en seco
El trabajo documentado siguió una secuencia clara, desde la preparación y la inspección técnica hasta la prueba final; .
Limpieza
En primer lugar, se limpió la unidad y se preparó para la inspección técnica.
Inspección
Se revisaron los sistemas mecánicos, hidráulicos, neumáticos, eléctricos, electrónicos y de control.
Piezas de recambio
Se elaboró la lista de piezas originales de Wollin necesarias .
Reensamblaje
Se sustituyeron las piezas necesarias y, a continuación, se procedió al remontaje de la máquina.
Ciclo en seco
Por último, se comprobó el funcionamiento de la máquina de pulverización de matrices en un ciclo en seco.
Comprobar las correderas, los cojinetes y los componentes móviles
Los componentes móviles de una máquina pulverizadora de troqueles están sometidos regularmente a cargas mecánicas durante la producción. Por lo tanto, la comprobación funcional documentada se centró específicamente en las correderas, los cojinetes y otras piezas mecánicas.
Comprobar el funcionamiento del movimiento
Se inspeccionaron las correderas para comprobar su funcionamiento mecánico y su libertad de movimiento.
Inspeccionar el funcionamiento de los puntos de apoyo
Los cojinetes y las zonas mecánicas asociadas se incluyeron en la comprobación funcional.
Comprobar el movimiento vertical y horizontal
El sistema de dos ejes permite movimientos verticales y horizontales definidos dentro del área de trabajo.
Sustituya los componentes necesarios
Se sustituyeron los componentes identificados como necesarios durante la inspección.
Realizar una inspección funcional de los sistemas de suministro de la máquina de pulverización de matrices
Se inspeccionaron las funciones hidráulicas y neumáticas como parte de la revisión técnica con el fin de verificar las secuencias de la máquina antes de la prueba de ciclo en seco.
Comprobación de las funciones hidráulicas
El sistema hidráulico se incluyó en la revisión funcional documentada .
Comprobar las funciones neumáticas
Las funciones neumáticas también se inspeccionaron antes de la prueba funcional final.

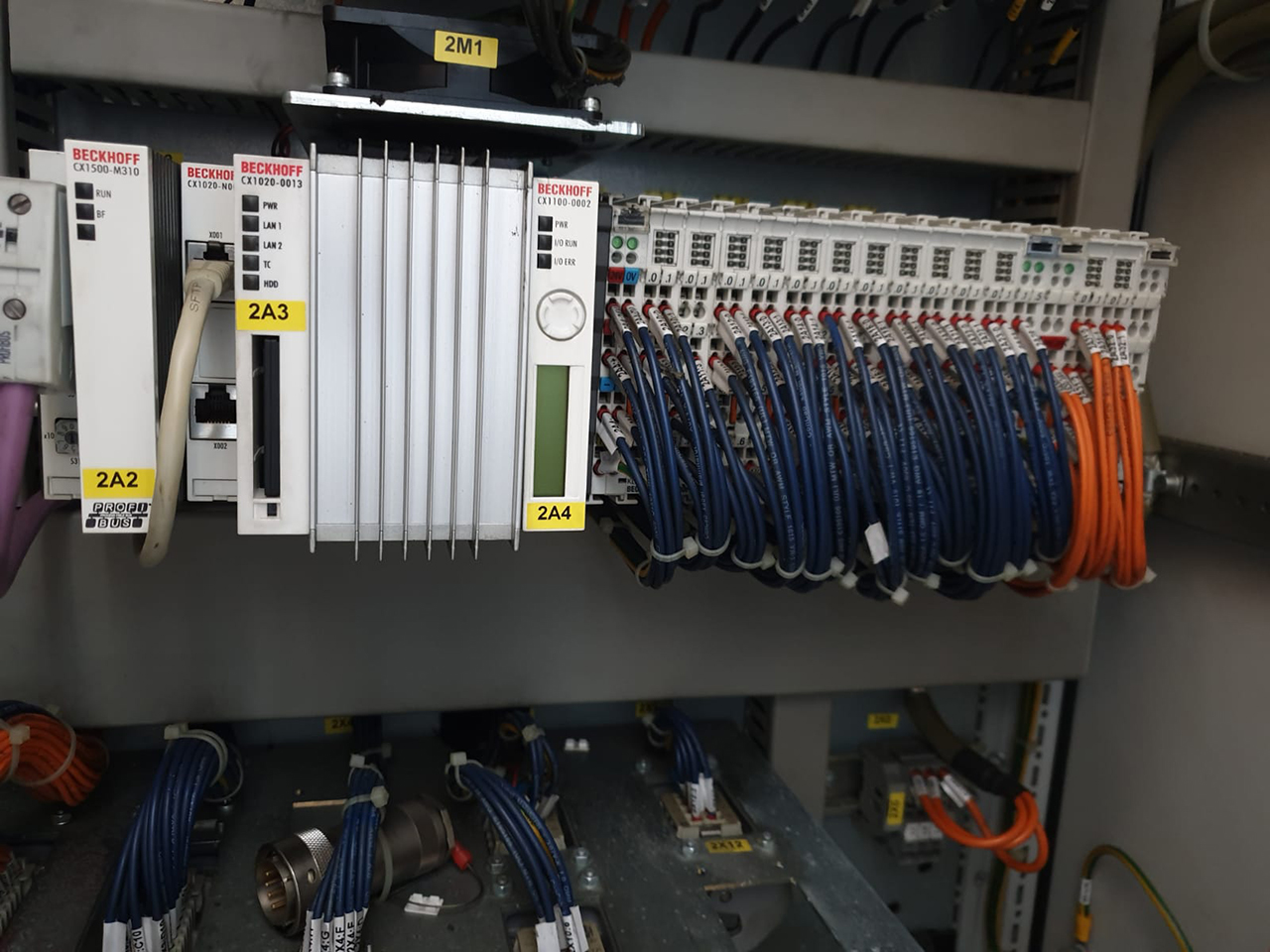

Inspeccionar la instalación eléctrica, la electrónica y el sistema de control
Para la integración automatizada de una máquina de pulverización de matrices, las funciones eléctricas y de control deben funcionar de forma fiable en conjunto.
- Se ha comprobado el funcionamiento de la instalación eléctrica
- Se ha comprobado el funcionamiento de la electrónica
- Sistema de control inspeccionado
- El panel de control SC1 se incluye en la inspección
- Se han comprobado las funciones de los ejes
- Se han sustituido los componentes necesarios
- Se ha vuelto a montar la máquina
- Prueba final de ciclo en seco
Comprobación funcional final sin proceso de producción
Una vez finalizados los trabajos de inspección y sustitución, la Wollin PSM 2 F se volvió a montar y se sometió a una prueba en ciclo en seco. Esto permite comprobar los movimientos de la máquina y sus funciones básicas sin que haya un proceso de fundición en marcha.
Prueba de las funciones de los ejes
Los movimientos verticales y horizontales de la máquina pueden comprobarse funcionalmente durante el ciclo en seco.
Comprobación de las secuencias de control
El sistema de control puede someterse a prueba en coordinación con los movimientos mecánicos de la máquina.
Documentar la comprobación funcional
El ciclo en seco representa el paso final del alcance de la inspección documentado en el artículo.
Información importante sobre el equipo
Según la oferta vigente, la Wollin PSM 2 F se suministra sin herramienta de pulverización ni depósito de lubricante.
Por lo tanto, al planificar el proyecto, se debe comprobar qué componentes existentes o adicionales se requieren para la integración en la célula de fundición a presión correspondiente.
Tecnología automatizada de pulverización de moldes para el proceso de fundición a presión
Las máquinas de pulverización de moldes se utilizan entre los ciclos de fundición para integrar automáticamente el proceso de pulverización del molde en la secuencia de producción.
Automatización
La máquina de pulverización de moldes puede integrarse automáticamente en la secuencia de una célula de fundición a presión.
Posicionamiento
Dos ejes permiten movimientos de posicionamiento verticales y horizontales .
Gama de máquinas
La PSM 2 F está diseñada para máquinas de fundición a presión de entre 400 y 750 t.
Comprobación del funcionamiento
La máquina documentada se sometió finalmente a una prueba en un ciclo en seco .
¿Por qué puede resultar económicamente interesante una máquina de pulverización de matrices sometida a pruebas?
Si el rango de trabajo, el sistema de ejes y las interfaces se ajustan a la máquina de fundición a presión existente, una máquina de pulverización de moldes de segunda mano con pruebas de funcionamiento puede suponer una alternativa económica a la compra de un equipo nuevo.
Comprueba las funciones importantes con antelación
Las funciones mecánicas, hidráulicas, neumáticas y eléctricas se inspeccionaron antes de que la máquina se pusiera a la venta.
Sustituya las piezas necesarias
Dentro del alcance documentado, se sustituyeron las piezas necesarias y, posteriormente, se volvieron a instalar.
Incorporación a una célula de fundición a presión ya existente
Si los requisitos técnicos son adecuados, la máquina puede integrarse en una célula de fundición a presión existente .
Seguir utilizando la tecnología existente
La reutilización de equipos de automatización prolonga el ciclo de vida de los equipos industriales existentes.
Equipos de automatización de segunda mano para máquinas de fundición a presión
FISS ofrece asesoramiento en la selección y evaluación técnica de equipos de automatización de segunda mano para máquinas de fundición a presión de cámara fría y de cámara caliente .
- Amplia experiencia en máquinas de fundición a presión
- Máquinas de pulverización de moldes de segunda mano de diversos fabricantes
- Evaluación técnica de equipos de automatización de segunda mano
- Comprobación del funcionamiento de los componentes mecánicos
- Inspección de los sistemas hidráulicos y neumáticos
- Inspección de las funciones eléctricas y electrónicas
- Inspección de los sistemas de control
- Asistencia en la gestión de las necesidades de piezas de recambio
- Integración en células de fundición a presión existentes
- Asistencia en el transporte y la puesta en marcha
